Eine Produktfamilie für die definierte Verbindung zwischen elektrischer Installation und Prüf- oder Messgerät. Je nach Anwendung stehen drei Anschlussvarianten zur Verfügung: WAGO WINSTA, Universal und Adels-Contact ECA.
Der Messanschluss zum Prüfgerät bleibt gleich – nur die Anschlussseite zur Installation unterscheidet sich.
Alle drei Varianten führen die Installation auf die gleiche Prüfgeräteseite mit 4-mm-Messbuchsen. Dadurch bleibt der Prüfablauf vertraut, während sich nur die Verbindung zur Installation ändert.
Der Anschluss-Messadapter wird dort eingesetzt, wo Leitungen oder Stecksysteme für Prüf- und Messzwecke mit einem geeigneten Prüfgerät verbunden werden müssen – beispielsweise vor der Endmontage oder bei Servicearbeiten.
Leitungen können geprüft werden, bevor Steckdose, Leuchte oder Betriebsmittel endgültig montiert sind.
Die Verbindung zwischen Installation und Prüfgerät wird über dafür vorgesehene Anschlüsse hergestellt.

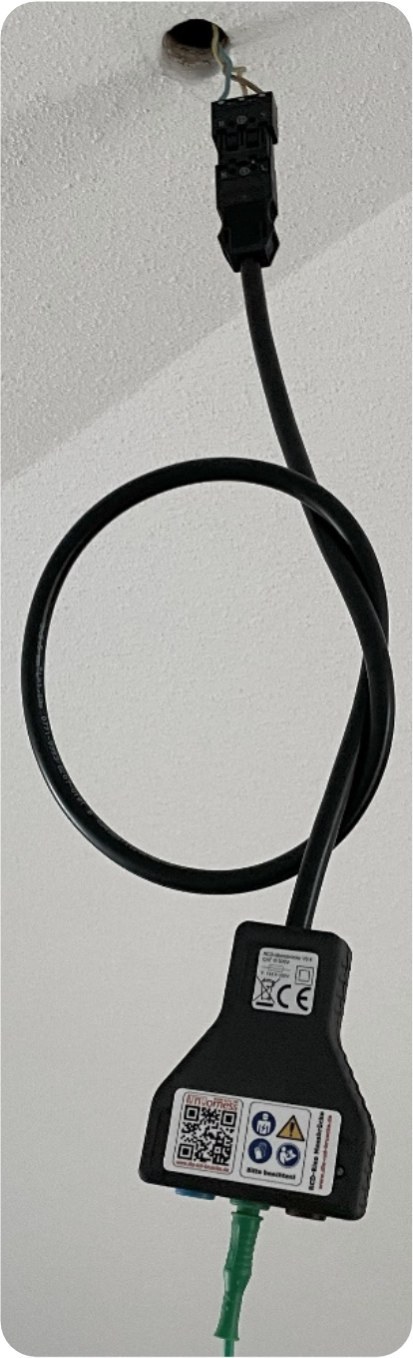

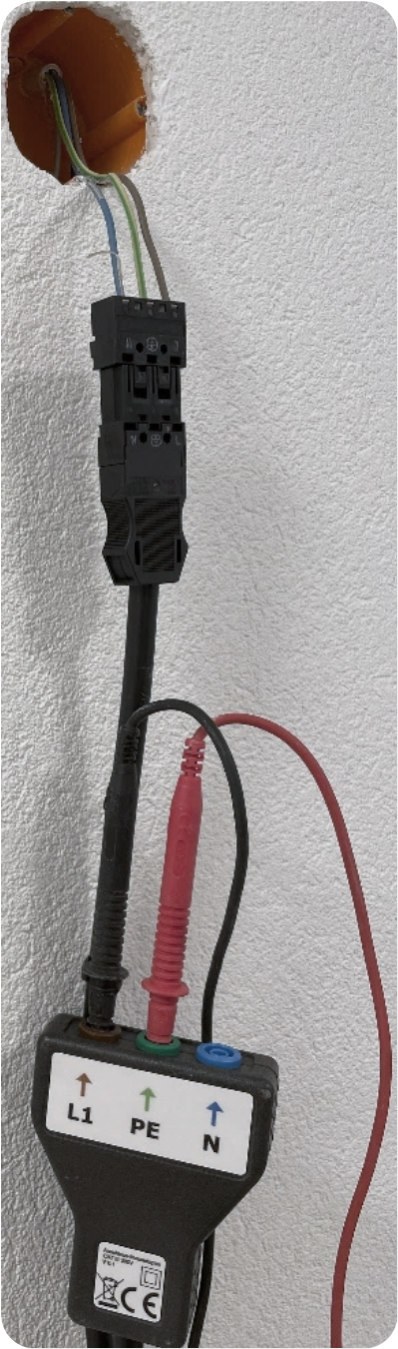

Originalbilder aus der aktuellen Gebrauchsanweisung
Schutzleiterwiderstand, Schleifenimpedanz, Isolationswiderstand, Spannungsmessung und RCD/RCBO-Prüfungen.
Geeignet für typische Prüfaufgaben in Neubau, Sanierung, Wartung und Ausbildungsumfeld.
Die Installationsseite wird über die jeweilige Anschlussvariante kontaktiert. Auf der Prüfgeräteseite stehen 4-mm-Messbuchsen für L1, PE und N zur Verfügung.

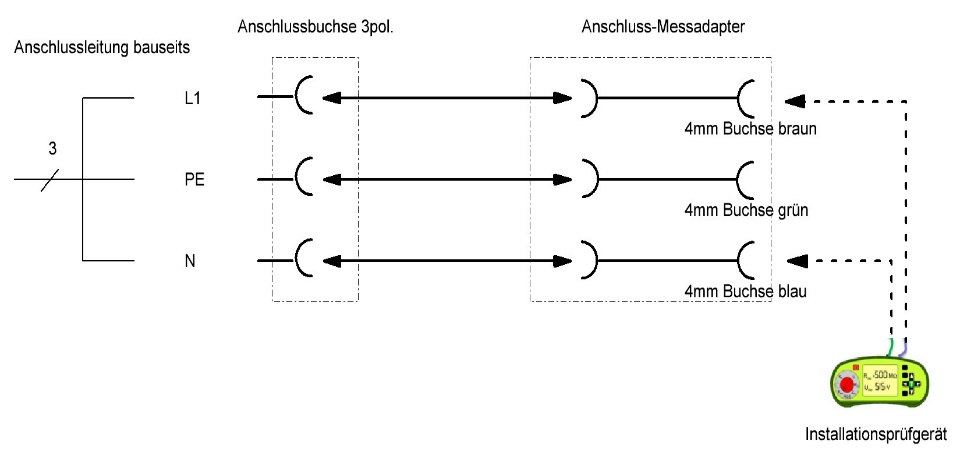

Prinzipschaltbild aus der aktuellen Gebrauchsanweisung der WINSTA-Ausführung
Leitung / Stecksystem
passende Anschlussvariante
4-mm-Messleitungen
Die technischen Angaben beziehen sich derzeit auf die WINSTA-Ausführung. Für Universal und Adels-Contact ECA folgen die endgültigen technischen Daten nach Serienfreigabe.
Steckbare Verbindung für Installationen mit WAGO WINSTA. Prüfgeräteseite mit 4-mm-Messbuchsen L1, PE und N.
Variante für flexible und starre Leiter ohne Bindung an ein bestimmtes Stecksystem. Die technischen Detailwerte werden mit der finalen Serienausführung ergänzt.
Steckbare Anschlussvariante für Adels-Contact ECA. Die technischen Detailwerte werden mit der finalen Serienausführung ergänzt.
Die Produktfamilie ist für wiederkehrende Prüfaufgaben an noch nicht vollständig montierten oder vorübergehend geöffneten Anschlüssen gedacht.
Stromkreise prüfen, bevor Endgeräte montiert sind.
Vorbereitete Decken- und Wandauslässe kontaktieren.
Anschlussleitungen vor der Gerätemontage prüfen.
Temporär geöffnete Anschlüsse definiert verbinden.
Getrennte oder erweiterte Stromkreise messen.
Messaufbauten an offenen Leitungsenden demonstrieren.
Die folgenden Werte stammen aus der aktuellen Gebrauchsanweisung des Anschluss-Messadapters WAGO WINSTA. Für Universal und Adels-Contact ECA werden die variantenspezifischen Daten nach Serienfreigabe ergänzt.
| Art.-Nr. | 4001050 |
|---|---|
| Anwendungsbereich | Elektroinstallationen mit starren und flexiblen Leitungen 1,5 – 2,5 mm² |
| Prüfgeräteseite | 4-mm-Messbuchsen L1 (braun), PE (grün), N (blau) |
| Installationsseite | WAGO WINSTA, 3-polig |
| Messkategorie | CAT III 300 V |
| Spannung / Strom | 250 V DC / 12 A |
| Abmessungen | 92 × 79,3 × 25,4 mm |
| Gewicht | 0,256 kg |
Gebrauchsanweisung, häufige Fragen und persönliche Beratung zu allen drei Varianten. Variantenspezifische Unterlagen folgen nach Serienfreigabe.
Sie verwenden ein anderes Installations- oder Stecksystem? Sprechen Sie uns an. Wir prüfen, ob eine passende Variante des Anschluss-Messadapters entwickelt werden kann.
Anfrage sendenDas hängt von Ihrer Installation ab: Ist WAGO WINSTA vorhanden, passt der Anschluss-Messadapter WAGO WINSTA (Art.-Nr. 4001050). Bei Adels-Contact ECA die Variante Adels-Contact ECA (Art.-Nr. 4002050). Gibt es kein festes Stecksystem bzw. offene Leiter, ist die Variante Universal (Art.-Nr. 4000050) vorgesehen.
Nur die Anschlussseite zur Installation. Die Prüfgeräteseite ist bei allen drei Varianten gleich: 4-mm-Messbuchsen für L1, PE und N. Dadurch bleibt der Prüfablauf vertraut.
Die WINSTA-Ausführung ist für Elektroinstallationen mit starren und flexiblen Leitungen von 1,5 bis 2,5 mm² vorgesehen. Die Variante Universal ist für flexible und starre Leiter ohne Bindung an ein bestimmtes Stecksystem gedacht; ihre technischen Detailwerte werden mit der finalen Serienausführung ergänzt.
Typische Prüf- und Messaufgaben der Erst- und Wiederholungsprüfung: Schutzleiterwiderstand, Schleifenimpedanz, Isolationswiderstand, Spannungsmessung und die Funktionsprüfung von RCD/RCBO – in Verbindung mit einem Prüfgerät nach DIN EN 61557-3 oder einem Multimeter nach DIN EN IEC 61010-2-033.
Laut aktueller Gebrauchsanweisung der WINSTA-Ausführung 1,5 bis 2,5 mm². Für Universal und Adels-Contact ECA werden die variantenspezifischen Daten nach Serienfreigabe ergänzt.
Nein. Der Anschluss-Messadapter ist ausschließlich für Mess- und Prüfzwecke vorgesehen. Ein dauerhafter Verbleib im Netzspannungskreis ist nicht zulässig.
Wir unterstützen bei der Auswahl zwischen WAGO WINSTA, Universal und Adels-Contact ECA – und prüfen auf Anfrage auch weitere Anschlusssysteme.
