RCD-Messbrücke Plus – Set  ·  Art.-Nr. 8002956-1

Schleifenimpedanz messen – mit vollem Prüfstrom

Das RCD-Messbrücken-Set besteht aus zwei RCD-Messbrücken Plus und dem Querverbinder. Während der Messung werden Ein- und Ausgang des RCD/RCBO überbrückt. So kann die Schleifenimpedanz mit vollem Prüfstrom gemessen werden, ohne dass das Ansprechen der Fehlerstrom-Schutzeinrichtung das Messergebnis beeinflusst.

Zum Produktkatalog Gebrauchsanweisung
2-/4-polige RCD/RCBO CAT III 300 V Magnetische Kontaktierung Made in Germany

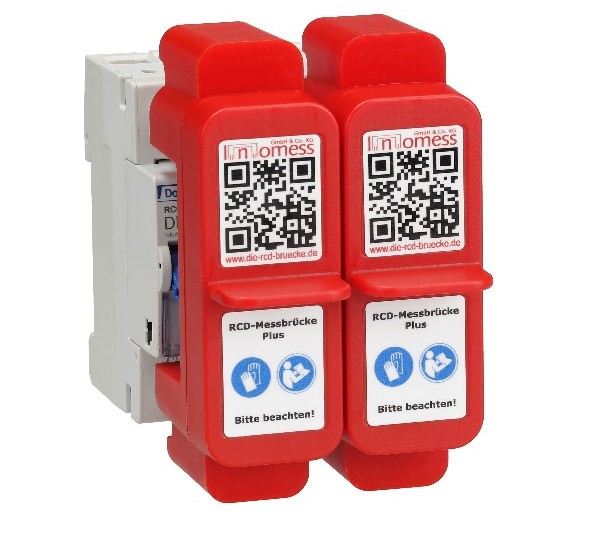

RCD-Messbrücken-Set: zwei RCD-Messbrücken Plus mit Querverbinder auf einem 4-poligen RCD
Art.-Nr. 8002956-1
RCD-Messbrücken-Set
2 × RCD-Messbrücke Plus + Querverbinder
Schleifenimpedanzmessung

Wenn der RCD die Messung nicht beeinflussen soll

Bei Schleifenimpedanzmessungen kann das Prüfverfahren des Installationstesters zum Ansprechen einer Fehlerstrom-Schutzeinrichtung führen. Die RCD-Messbrücke überbrückt den RCD/RCBO für die Dauer der Messung und schafft einen definierten, reproduzierbaren Messaufbau.

Damit ersetzt sie provisorische Brückenlösungen mit einzelnen Messleitungen oder Magnetadaptern und unterstützt eine zuverlässige Kontaktierung der Messpunkte.

Ohne RCD-Messbrücke

Der RCD kann auf den Prüfstrom reagieren. Die Messung kann dadurch beeinflusst oder unterbrochen werden.

Mit RCD-Messbrücke

Der RCD wird für die Messung überbrückt. Die Schleifenimpedanz kann mit vollem Prüfstrom gemessen werden.

Auf den Punkt gebracht
Definierte Kontaktierung statt provisorischer Überbrückung – für eine zuverlässige Schleifenimpedanzmessung mit vollem Prüfstrom.
Einfache Anwendung

Aufsetzen. Messen. Entfernen.

Der Ablauf im Überblick – die vollständige Vorgehensweise finden Sie in der Gebrauchsanweisung.

1
RCD/RCBO ausschalten

Zu messenden RCD bzw. RCBO ausschalten und technische Daten beachten.

2
Messbrücke aufsetzen

Auf Schraubanschlüsse aufsetzen und sicheren Sitz der Magnetkontakte prüfen.

3
Messung durchführen

Messung entsprechend den Vorgaben des verwendeten Installationstesters durchführen.

4
Messbrücke entfernen

Unmittelbar nach der Messung vollständig entfernen und RCD/RCBO bei Bedarf wieder einschalten.

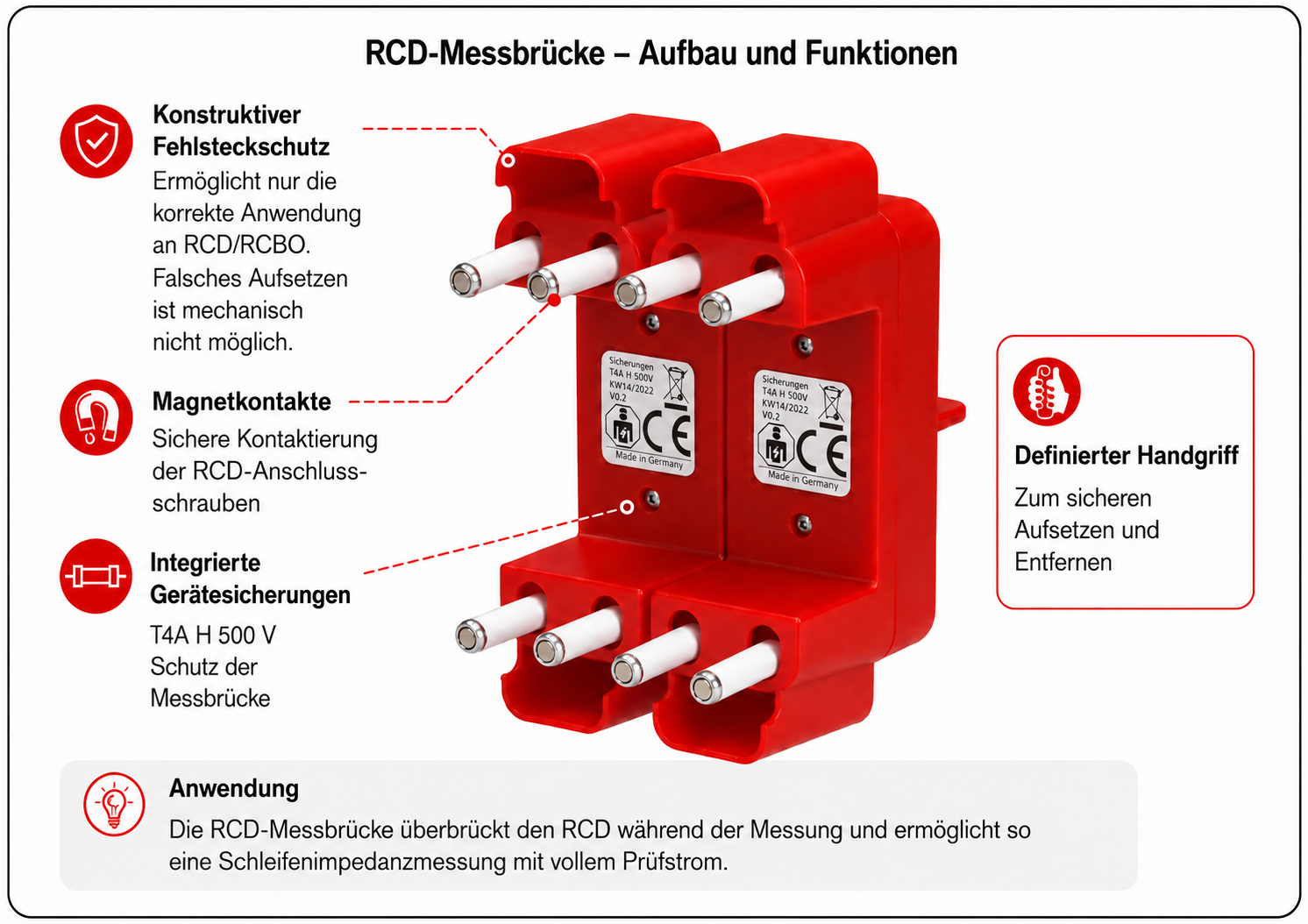

RCD-Messbrücke – Aufbau und Funktionen: konstruktiver Fehlsteckschutz, Magnetkontakte, integrierte Gerätesicherungen, definierter Handgriff
Produktaufbau

Konstruktiv auf sichere Anwendung ausgelegt

  • Konstruktiver Fehlsteckschutz
  • Magnetisch gefederte Kontaktierung
  • Definierter Handgriff zum Aufsetzen und Entfernen
  • Integrierte Gerätesicherungen
Flexible Anwendung

Für 2-polige und 4-polige RCD/RCBO

Die beiden typischen Anwendungen im Überblick.

2-polige RCD/RCBO

Für die Messung an einem 2-poligen RCD bzw. RCBO wird eine RCD-Messbrücke aus dem Set verwendet. Sie wird direkt auf die Schraubanschlüsse aufgesetzt und überbrückt Ein- und Ausgang.

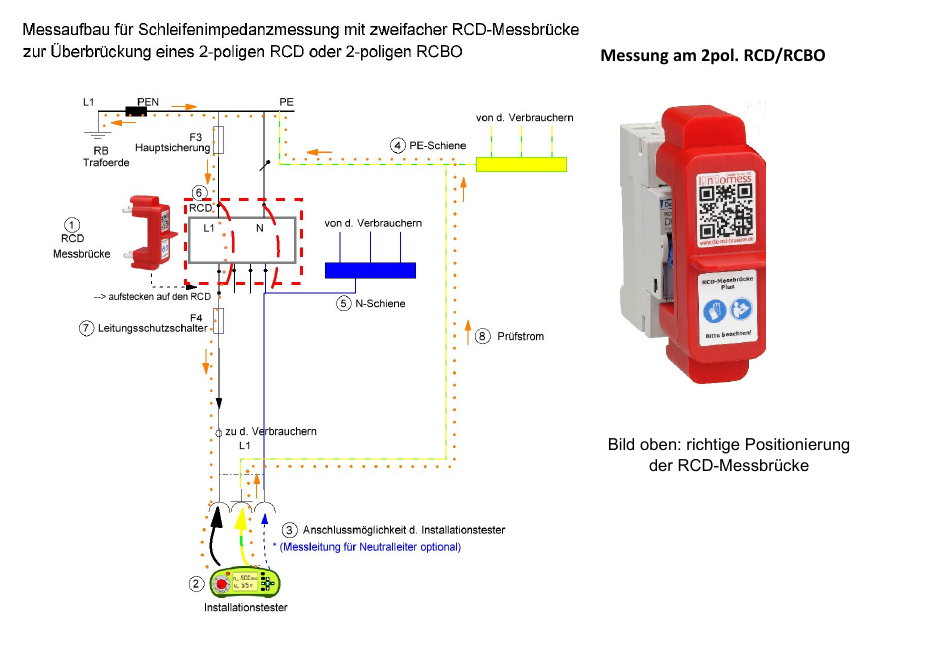

Messaufbau für Schleifenimpedanzmessung mit einfacher RCD-Messbrücke am 2-poligen RCD/RCBO

Die Messung erfolgt wie gewohnt zwischen Außenleiter und Schutzleiter (PE). Eine Neutralleiter-Messleitung wird nur benötigt, wenn dies vom Installationstester vorgesehen ist.

4-polige RCD/RCBO

Für die Messung an einem 4-poligen RCD/RCBO werden beide RCD-Messbrücken des Sets eingesetzt und mit dem mitgelieferten Querverbinder verbunden. Beide Messbrücken überbrücken jeweils zwei Leiterpaare zwischen Ein- und Ausgang.

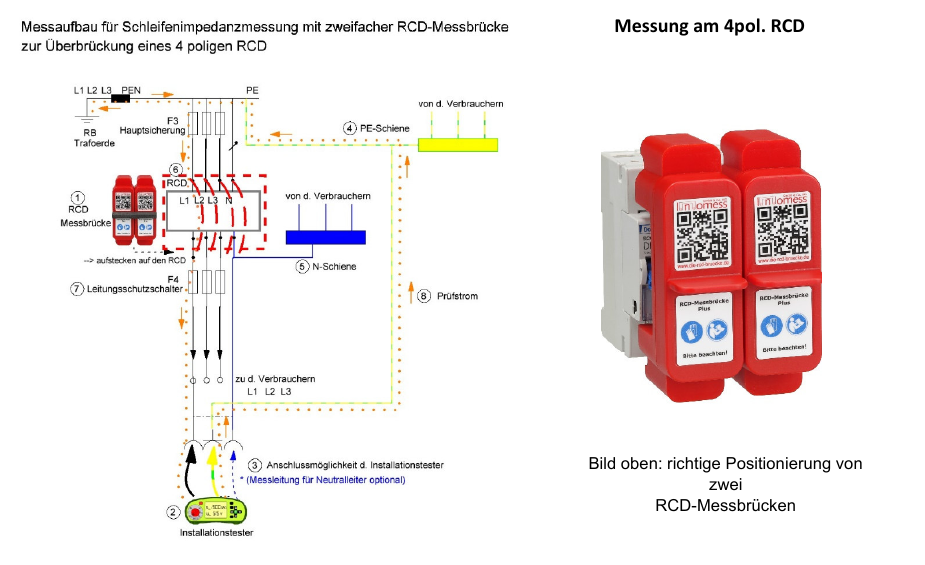

Messaufbau für Schleifenimpedanzmessung mit zweifacher RCD-Messbrücke am 4-poligen RCD
Wichtiger HinweisBeim Aufsetzen zuerst die Messbrücke mit Kontakt zum Neutralleiter positionieren. Der Querverbinder unterstützt das nahezu gleichzeitige Aufsetzen beider Messbrücken.
Weitere Anwendung

RCD-Prüfungen bei hintereinander geschalteten RCD

Ein eigenständiger Nutzen neben der Schleifenimpedanzmessung.

Sind mehrere Fehlerstrom-Schutzeinrichtungen hintereinander angeordnet, kann eine RCD-Prüfung dazu führen, dass neben dem zu prüfenden RCD auch eine weitere Fehlerstrom-Schutzeinrichtung reagiert.

Durch das gezielte Überbrücken des nicht zu prüfenden RCD wird verhindert, dass dieser das Messergebnis beeinflusst. Die Prüfung kann dadurch eindeutig dem gewünschten RCD zugeordnet werden.

AuslösestrommessungAuslösezeitmessungMehrere RCD in Reihe
Die RCD-Messbrücke nach Abschluss der Prüfung unverzüglich wieder entfernen.

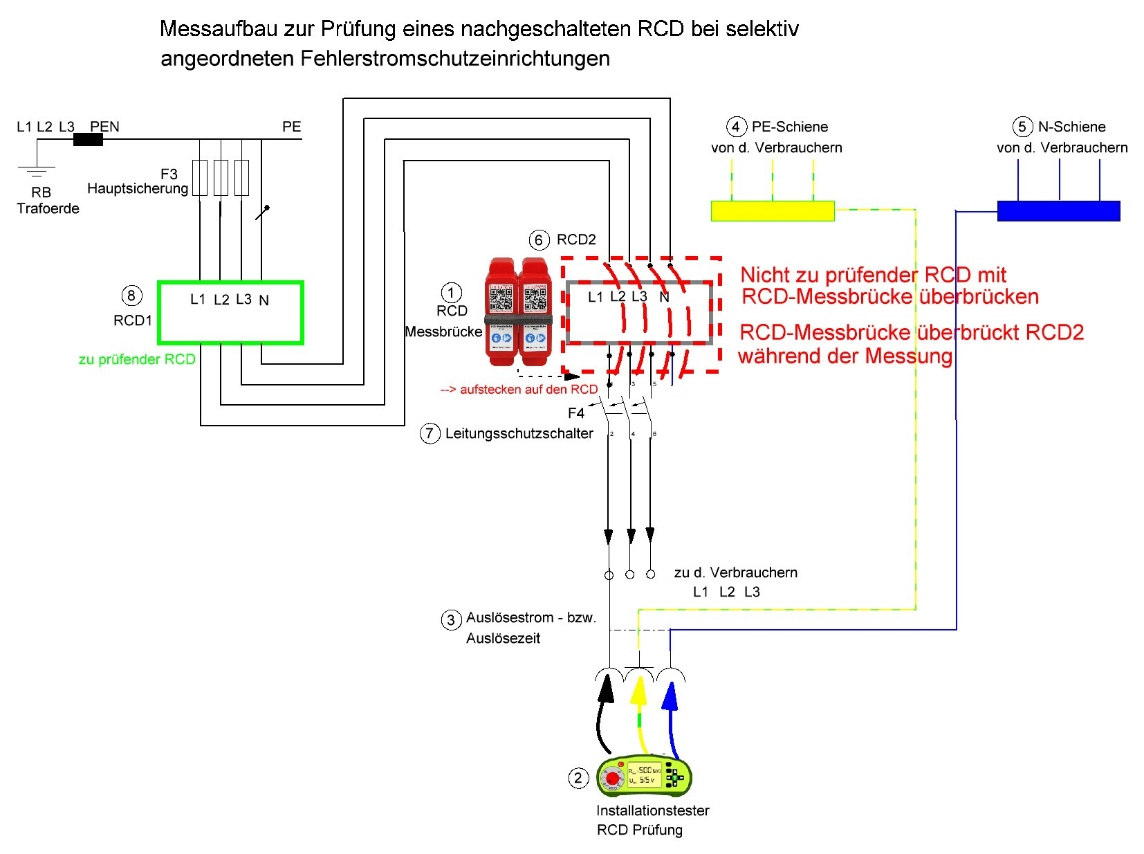

Messaufbau zur Prüfung eines nachgeschalteten RCD bei selektiv angeordneten Fehlerstrom-Schutzeinrichtungen
Aus der Praxis

Ein System – unterschiedliche Einsatzbereiche

Typische Messaufbauten aus dem Prüfalltag.

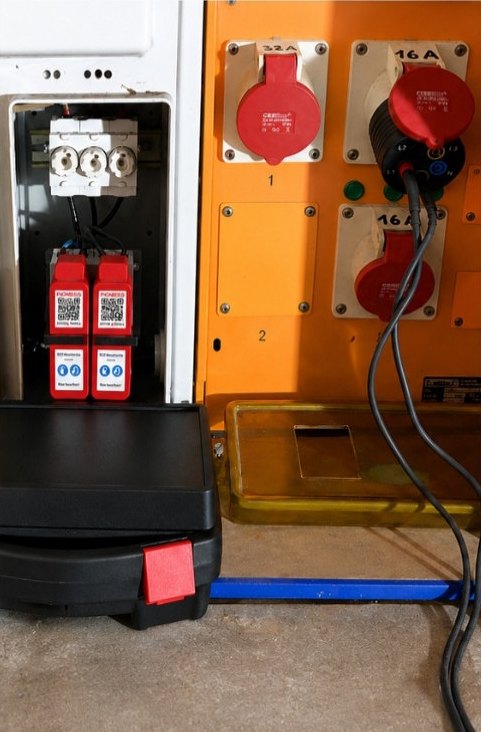

Schleifenimpedanzmessung an einem Baustromverteiler mit CEE-16-A-Messadapter
Baustromverteiler

Schleifenimpedanzmessung in Verbindung mit CEE-16-A-Messadapter.

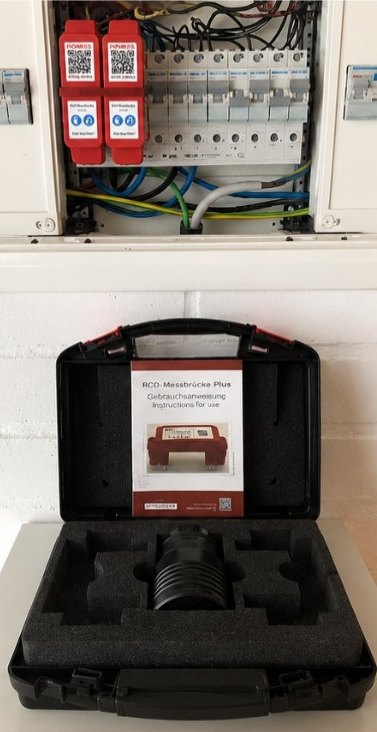

Schleifenimpedanzmessung in einer Gebäudeunterverteilung mit RCD-Messbrücke
Gebäudeverteilung

Messung an RCD-geschützten Stromkreisen in einer Verteilung.

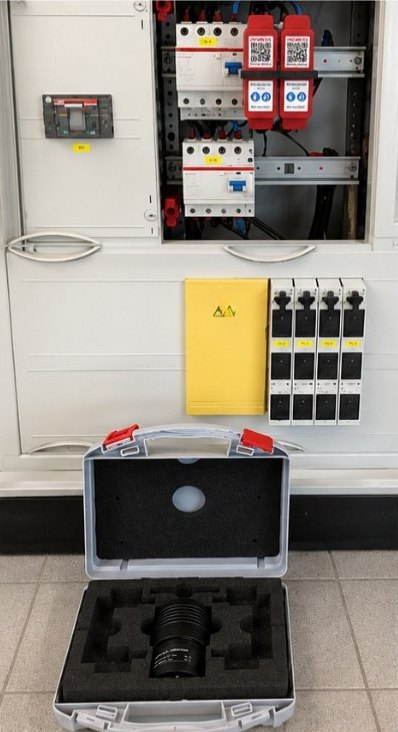

Schleifenimpedanzmessung an einer Hauptverteilung mit RCD-Messbrücke und Systemkoffer
Hauptverteilung

Praxisgerechter Messaufbau mit RCD-Messbrücke und Systemkoffer.

Volle Prüfströme

ohne Beeinflussung durch den RCD

Definierte Kontaktierung

statt provisorischer Einzelverbindungen

Fehlsteckschutz

konstruktiv unterstützte richtige Positionierung

Modulares System

erweiterbar durch abgestimmtes Zubehör

Technische Daten

Die wichtigsten Daten des RCD-Messbrücken-Sets

Technische Details kompakt; vollständige Angaben bleiben im Datenblatt und in der Gebrauchsanweisung.

Artikelnummer8002956-1
VerkaufsformSet: 2 × RCD-Messbrücke Plus + 1 × Querverbinder
ProduktartMesszubehör für Schleifenimpedanzmessungen
AnwendungsbereichNiederspannungsanlagen / Gebäudeinstallationen
MesskategorieCAT III 300 V
Nennspannung100 – 400 V
Kontaktierung4 magnetische Flachgreifer
Interne Absicherung2 × Gerätesicherung T4A H 500 V, 6,3 × 32 mm
SteckprinzipMagnetische Arretierung
EinbaulageRCD-Einspeisung von oben und unten
Geeignete RCD-TypenA, B, B+, F und EV mit geeigneten Schraubanschlüssen
Anwendung2-polige RCD/RCBO; 4-polig mit zwei Messbrücken
Bei Lastströmen beachtenWerden während des Einsatzes Lastströme über die RCD-Messbrücke geführt, darf der Laststrom 4 A nicht überschreiten.
Set & Erweiterungen

Lieferumfang und Inomess Systemzubehör

Der Querverbinder gehört zum RCD-Messbrücken-Set; weitere Komponenten sind als Systemzubehör erhältlich.

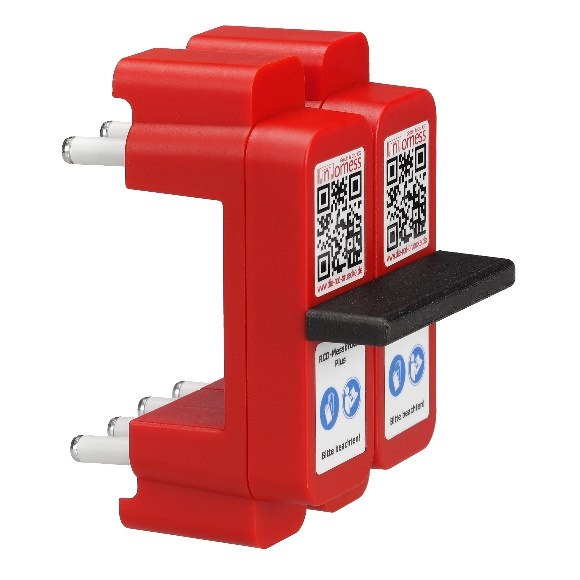

Querverbinder verbindet zwei RCD-Messbrücken
Querverbinder
Art.-Nr. 8000048 · im Set enthalten

Verbindet beide RCD-Messbrücken für den Messaufbau am 4-poligen RCD/RCBO und unterstützt die gemeinsame Positionierung.

Perilex-Ausgleichsplatten unter der RCD-Messbrücke
Perilex-Ausgleichsplatten
Höhenausgleich 1,5 / 3,0 mm

Zum Ausgleich konstruktiv unterschiedlicher Schraubenhöhen.

2-polige Sondermessbrücke mit verkürztem Neutralleiter-Anschlusspin
2-polige Sondermessbrücke
Art.-Nr. auf Anfrage

Für besondere Einbausituationen mit konstruktiv höher liegendem Neutralleiteranschluss.

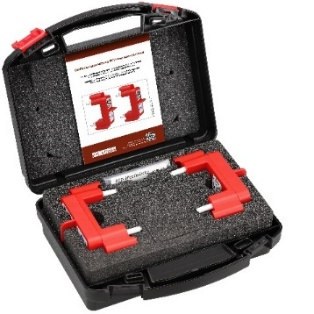

Transport- und Prüfkoffer mit zwei RCD-Messbrücken
Transport- und Prüfkoffer
Schwarz oder Hellgrau

Passgenaue Aufbewahrung für zwei Messbrücken, Querverbinder, CEE-Adapter und Zubehör.

CEE-16-A-Messadapter
CEE-16-A-Messadapter
Optionales Systemzubehör

Erweitert die Einsatzmöglichkeiten für typische Messungen an CEE-16-A-Anschlüssen.
Service · Zubehör · Downloads

Alles zum Produkt

Ersatzteile, Zubehör und die wichtigsten Dokumente – damit Sie auch nach dem Kauf schnell die passenden Informationen finden.

Inomess Reparaturset RCD-Messbrücke: Ersatzsicherungen und Schraubendreher
Inomess Reparaturset –
RCD-Messbrücke
Art.-Nr. 1002956
Lieferumfang pro Reparaturset:
  • 2 × Ersatzsicherung T4 H 500 V (6,3 × 32 mm)
  • 1 × Satz Geräteschrauben
  • 1 × passender TX-Schraubendreher Wiha T6 267P
Inomess Systemzubehör

Querverbinder, Ausgleichsplatten, Sondermessbrücke, Transportkoffer und CEE-16-A-Messadapter ergänzen das System. Zum Zubehör →

Downloads & Dokumentation
GebrauchsanweisungVollständige Anwendung, Messaufbauten und Sicherheitshinweise.
Kurz-BedienungsanleitungDie wichtigsten Schritte kompakt für den praktischen Einsatz.folgt
Technisches DatenblattTechnische Daten und Produkteigenschaften auf einen Blick.
AnwendungsvideoAufsetzen und Anwendung der RCD-Messbrücke in der Praxis.folgt
