Produktseite

RCD-Riso
Messbrücke

Art.-Nr. 8006030
Isolationswiderstand messen –
aktive Leiter gemeinsam gegen PE

Die RCD-Riso Messbrücke verbindet L1, L2, L3 und N in einem Arbeitsgang. Dadurch kann die Isolationswiderstandsmessung zwischen den verbundenen aktiven Leitern und dem Schutzleiter PE durchgeführt werden – praxisgerecht, schnell und ohne unnötiges Abklemmen von Verbrauchern.

Zum Produktkatalog Gebrauchsanweisung
500 / 1000 V DC CAT III 300 V MP1 / MP2 Prüfbuchsen
RCD-Riso Messbrücke – VorderansichtVorderansicht

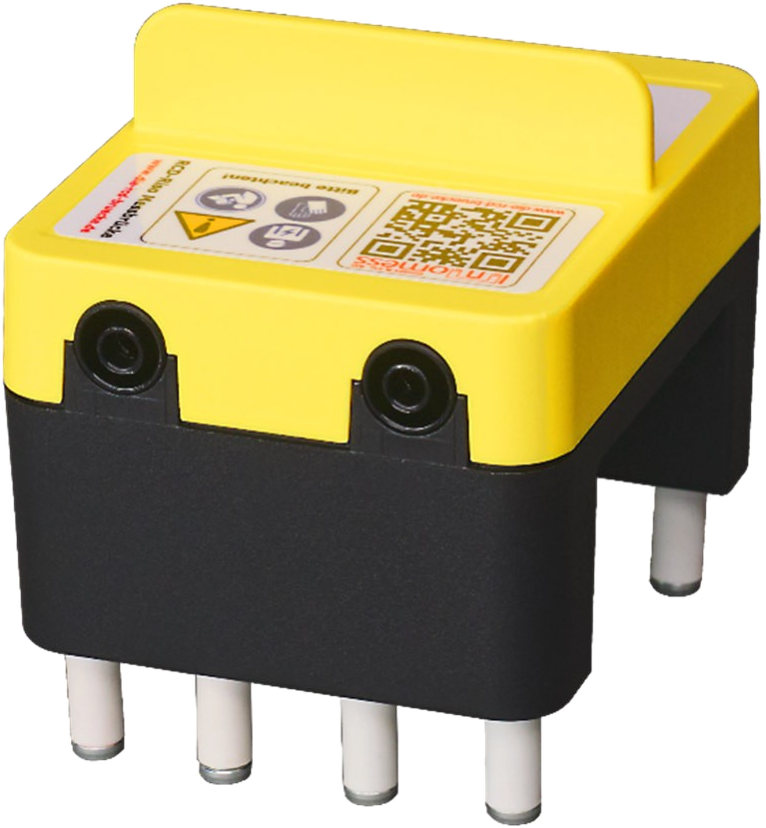

RCD-Riso Messbrücke – Unterseite mit MagnetpinsUnterseite

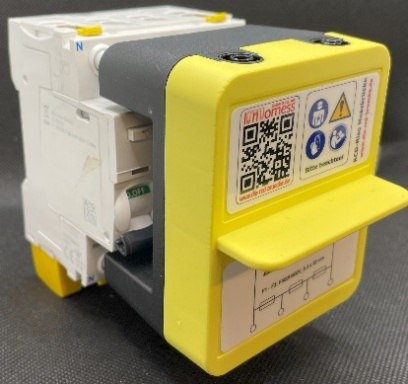

RCD-Riso Messbrücke – Seitenansicht auf einem RCDSeitenansicht
3 Produktansichten
Überblick

Auf einen Blick

Kompakt. Sicher. Praxisgerecht.
Aktive Leiter gemeinsam verbunden

L1, L2, L3 und N werden in einem Arbeitsgang verbunden.

Messung gegen PE

Die Isolationsmessung erfolgt zwischen den verbundenen aktiven Leitern und dem Schutzleiter.

Schützt angeschlossene Betriebsmittel

Verbraucher werden nicht mit der Prüfspannung zwischen den aktiven Leitern beaufschlagt.

Praxisgerecht in Bestandsanlagen

Im Idealfall genügt bei der Wiederholungsprüfung eine einzige Isolationsmessung.

Isolationswiderstandsmessung

Wenn angeschlossene Betriebsmittel die Isolationsmessung erschweren

In modernen elektrischen Anlagen befinden sich häufig fest angeschlossene elektronische Betriebsmittel, beispielsweise Komponenten der Gebäudeautomation, Smart-Home-Systeme, Wallboxen oder Überspannungsschutzgeräte. Die RCD-Riso Messbrücke verbindet L1, L2, L3 und N definiert miteinander. Dadurch kann die Isolationsmessung gemeinsam gegen PE erfolgen, ohne die aktiven Leiter einzeln abklemmen oder manuell miteinander verbinden zu müssen.

Ohne RCD-Riso Messbrücke
Aktuelle Fotos in Bearbeitung
Bild folgt
  • Aktive Leiter einzeln erfassen oder manuell verbinden
  • Zusätzlicher Aufwand beim Messaufbau
  • Größeres Risiko von Verdrahtungsfehlern
  • Verbraucher müssen stärker berücksichtigt werden
Mit RCD-Riso Messbrücke
Aktuelle Fotos in Bearbeitung
Bild folgt
  • L1, L2, L3 und N in einem Arbeitsgang verbunden
  • Definierter und schneller Messaufbau
  • Messung gemeinsam gegen PE
  • Praxisgerecht in Bestandsanlagen
Im Idealfall genügt bei der Wiederholungsprüfung eine einzige Isolationsmessung.
Anwendung

In 6 Schritten
zum Messaufbau

Die RCD-Riso Messbrücke unterstützt einen schnellen und klaren Ablauf – von der Funktionsprüfung bis zur Abschlusskontrolle.

RCD-Riso Messbrücke mit Prüfbuchsen MP1 und MP2
1
Prüfen

Messbrücke auf Beschädigungen prüfen. Funktion und Sicherungen über MP1 und MP2 kontrollieren.

2
Freischalten

Zu messenden RCD oder RCBO ausschalten und Spannungsfreiheit feststellen.

3
Aufsetzen

RCD-Riso Messbrücke passend zur Einbausituation korrekt aufsetzen und sichere Kontaktierung prüfen.

4
Messen

Geeigneten Messaufbau auswählen und den Isolationswiderstand zwischen den aktiven Leitern und PE messen.

5
Entfernen

Messbrücke nach Abschluss der Messung unverzüglich vollständig entfernen.

6
Abschlussprüfung

RCD oder RCBO wieder einschalten und die elektrische Funktion der Messbrücke erneut über MP1 und MP2 überprüfen.

Die Website dient der Orientierung. Für die Anwendung ist die ausführliche Gebrauchsanweisung maßgeblich.
Aufbau & Funktionen

Definierte Kontaktierung und
integrierte Funktionsprüfung

Die RCD-Riso Messbrücke kombiniert magnetische Fixierung, elektrische Kontaktierung und Prüfbuchsen für einen klaren und sicheren Messaufbau.

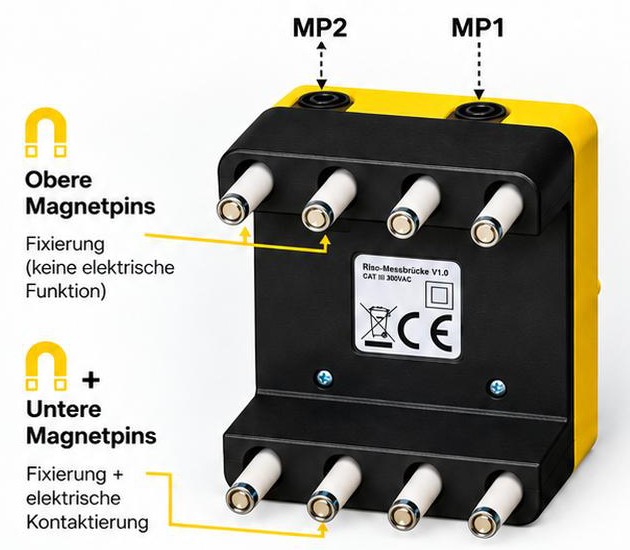

Unterseite der RCD-Riso Messbrücke: Prüfbuchsen MP1 und MP2, obere Magnetpins zur Fixierung, untere Magnetpins zur Fixierung und elektrischen Kontaktierung
Obere Magnetpins

Dienen ausschließlich der mechanischen Fixierung und besitzen keine elektrische Funktion.

Untere Magnetpins

Sorgen für die mechanische Fixierung und gleichzeitig für die elektrische Kontaktierung.

MP1 / MP2

Ermöglichen die Überprüfung der Sicherungen und dienen als elektrische Anschlussmöglichkeit für die Isolationsmessung.

Integrierte Gerätesicherungen

Drei Hochleistungssicherungen schützen die Messbrücke im praktischen Einsatz.

Messprinzip

L1, L2, L3 und N
gemeinsam gegen PE messen

Die RCD-Riso Messbrücke verbindet die aktiven Leiter elektrisch miteinander. Dadurch befinden sich L1, L2, L3 und N während der Messung auf demselben elektrischen Potenzial.

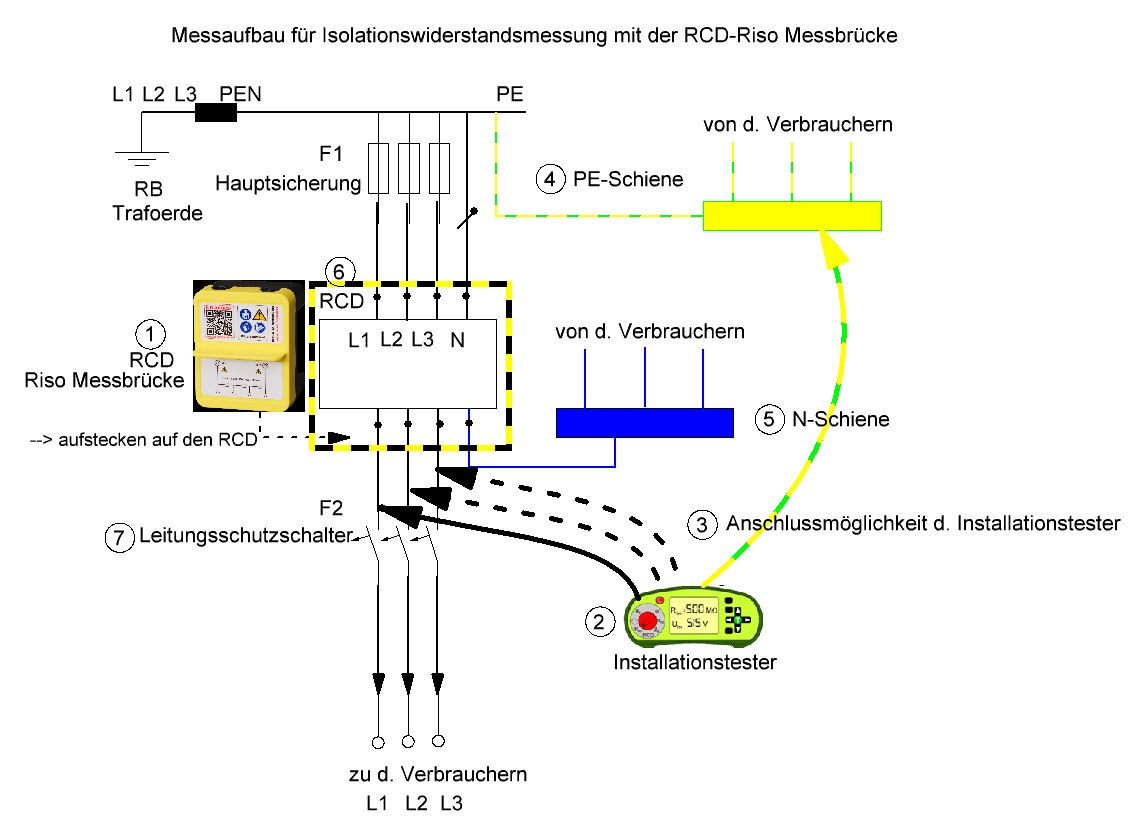

Messaufbau für Isolationswiderstandsmessung mit der RCD-Riso Messbrücke: RCD, PE-Schiene, N-Schiene und Installationstester
Schützt angeschlossene Betriebsmittel

Verbraucher werden nicht mit der Prüfspannung zwischen den aktiven Leitern beaufschlagt.

Weniger Abklemmarbeiten

Fest angeschlossene sowie steckbare Verbraucher müssen in der Regel nicht abgeklemmt oder ausgesteckt werden.

Zeitersparnis

Im Idealfall kann bei der Wiederholungsprüfung eine einzige Isolationsmessung ausreichen.

Messziel bei allen Varianten:
Isolationswiderstand zwischen aktiven Leitern und PE.
Messaufbauten

Den passenden Messpunkt vor Ort auswählen

Die fünf dargestellten Messungen sind alternative Messaufbauten. Der Anwender wählt abhängig von Einbausituation, Zugänglichkeit und gewünschter Messstelle eine passende Variante aus. Es müssen nicht alle fünf Messungen durchgeführt werden.

Bei allen Varianten bleibt das Messziel gleich: Isolationswiderstand zwischen den aktiven Leitern und PE.

1
Messung 1
Standardanschluss am RCD

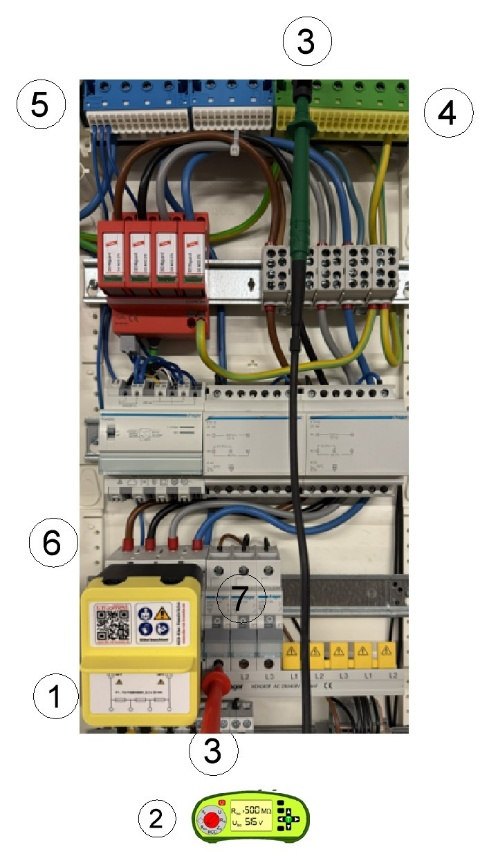

Messung 1: Standardanschluss am RCD – Außenleiter gegen PE

Außenleiter L1, L2 oder L3 gegen PERCD-Riso Messbrücke direkt auf den RCD aufsetzen. Die Messleitung des Installationstesters wird an einem geeigneten Außenleiter angeschlossen.

2
Messung 2
RCD mit Einspeisung von unten

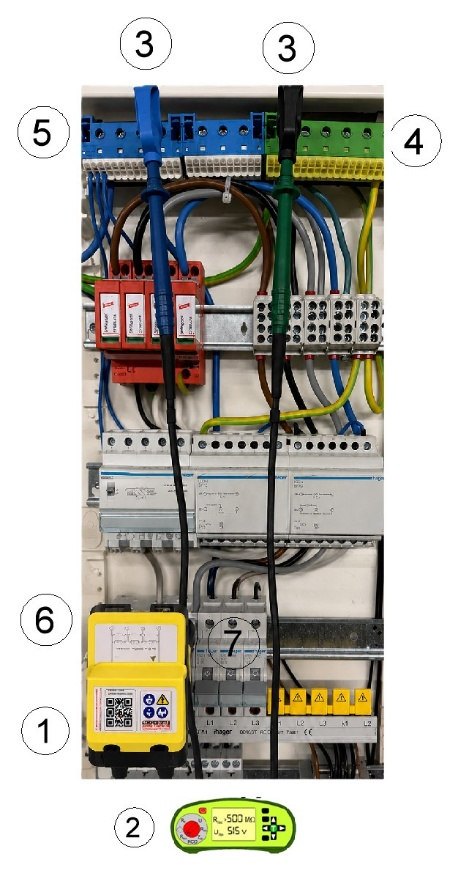

Messung 2: RCD mit Einspeisung von unten – Messbrücke um 180° gedreht

Messbrücke um 180° drehenWird der RCD von unten eingespeist, wird die RCD-Riso Messbrücke um 180° gedreht aufgesetzt. Funktion und Messprinzip bleiben unverändert.

3
Messung 3
Neutralleiter gegen PE

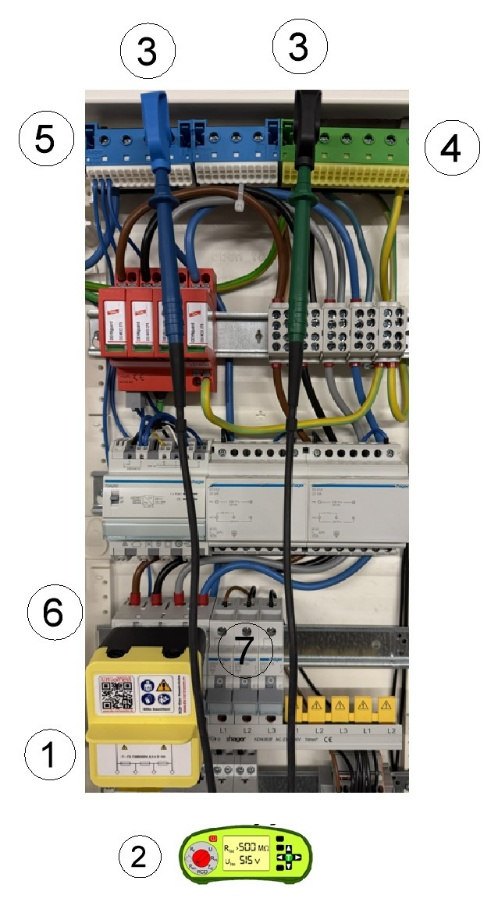

Messung 3: Neutralleiter gegen PE

Die Messung erfolgt zwischen Neutralleiter N und Schutzleiter PE. Der Anschluss des Installationstesters erfolgt an der Neutralleiterschiene.

4
Messung 4
Messung über MP1 oder MP2

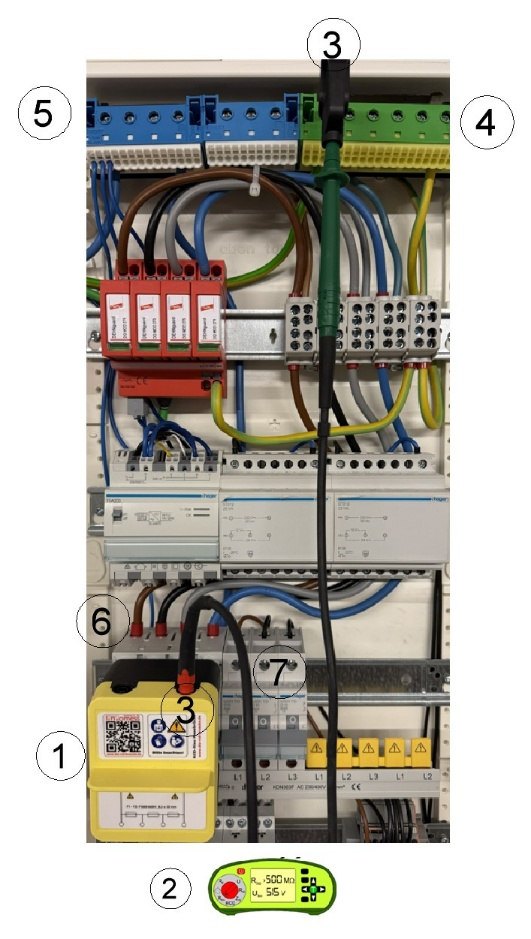

Messung 4: Messung über die Prüfbuchsen MP1 oder MP2

Der Installationstester wird direkt an einer der integrierten Prüfbuchsen MP1 bzw. MP2 angeschlossen. Dadurch kann der Messaufbau besonders einfach hergestellt werden.

5
Messung 5
Anschluss über Leitungsschutzschalter

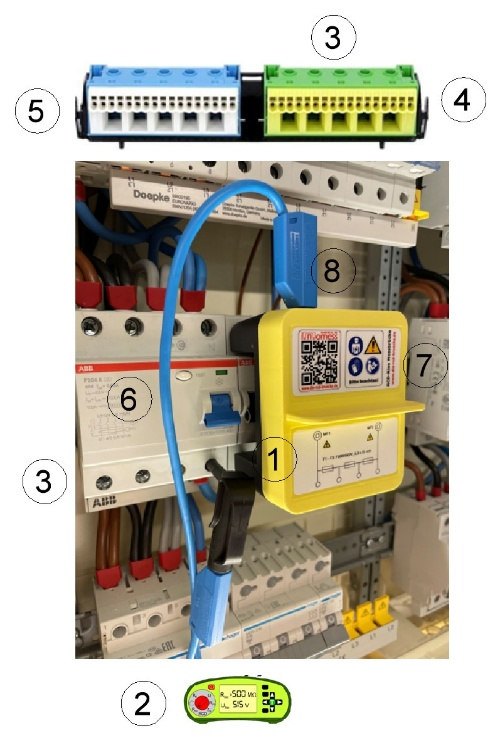

Messung 5: Anschluss über nebeneinander angeordnete Leitungsschutzschalter

Ist die Kontaktierung am RCD nicht möglich oder nicht sinnvoll, kann die Messbrücke auf nebeneinander angeordnete Leitungsschutzschalter aufgesetzt werden. Der Neutralleiter wird beispielsweise über den Magnetadapter Art.-Nr. 4001020 und eine 4-mm-Leitung mit MP1 oder MP2 verbunden.

Die Abbildungen zeigen Beispielaufbauten. Je nach Anlagensituation können unterschiedliche Ausführungen erforderlich sein. Beachten Sie hierzu die ausführliche Gebrauchsanweisung.
Alle Messaufbauten im Detail
Ausführliche Darstellungen und Hinweise finden Sie in der Gebrauchsanweisung.
Gebrauchsanweisung
Aus der Praxis

Geeignet für moderne
elektrische Anlagen

Die RCD-Riso Messbrücke eignet sich insbesondere für Anlagen mit fest angeschlossenen elektronischen Betriebsmitteln, bei denen die Isolationsmessung praxisgerecht und ohne aufwendiges Abklemmen vorbereitet werden soll.

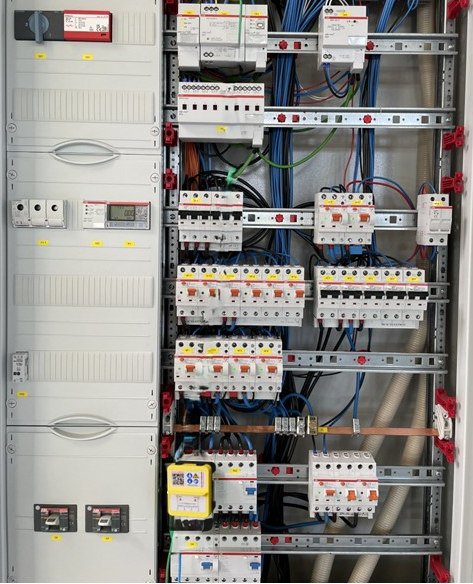

RCD-Riso Messbrücke auf einem RCD in einer Unterverteilung
Gebäude- und Unterverteilungen

Isolationswiderstandsmessung an RCD-geschützten Stromkreisen.

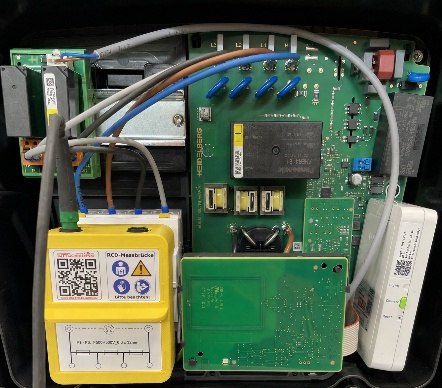

Riso-Messung an einer Wallbox mit integriertem RCD
Wallboxen und E-Ladestationen

Geeignet für Anlagen mit fest eingebundenen Komponenten und vorgeschalteter Fehlerstrom-Schutzeinrichtung.

Fest installiertes Smart-Home-Bedienelement an der Wand
Smart Home und Gebäudeautomation

Praxisgerechte Messung an Bestandsanlagen mit fest angeschlossenen elektronischen Betriebsmitteln.

Datenblatt

Technische Daten

Kompakt. Sicher. Praxisgerecht.
Art.-Nr.8006030
ProduktartMesszubehör für Isolationsmessungen
MesskategorieCAT III 300 V
Messspannung500 V DC / 1000 V DC
Kontaktierung8 magnetische Flachgreifer
Prüfbuchsen2 × 4-mm-Sicherheitsbuchsen MP1 / MP2
Interne Absicherung3 × F500 H 500 V, 6,3 × 32 mm
EinbaulageRCD-Einspeisung oben oder unten, 180° drehbar
Service · Zubehör · Downloads

Alles zum Produkt

Ersatzteile, Zubehör und die wichtigsten Dokumente – damit Sie auch nach dem Kauf schnell die passenden Informationen finden.

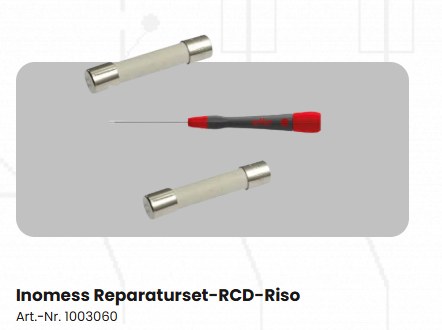

Inomess Reparaturset RCD-Riso: Ersatzsicherungen und Schraubendreher
Inomess Reparaturset – RCD-Riso
Art.-Nr. 1003060
Lieferumfang pro Reparaturset:
  • 2 × Ersatzsicherung F500 H 500 V (6,3 × 32 mm)
  • 1 × Satz Geräteschrauben
  • 1 × passender TX-Schraubendreher Wiha T6 267P

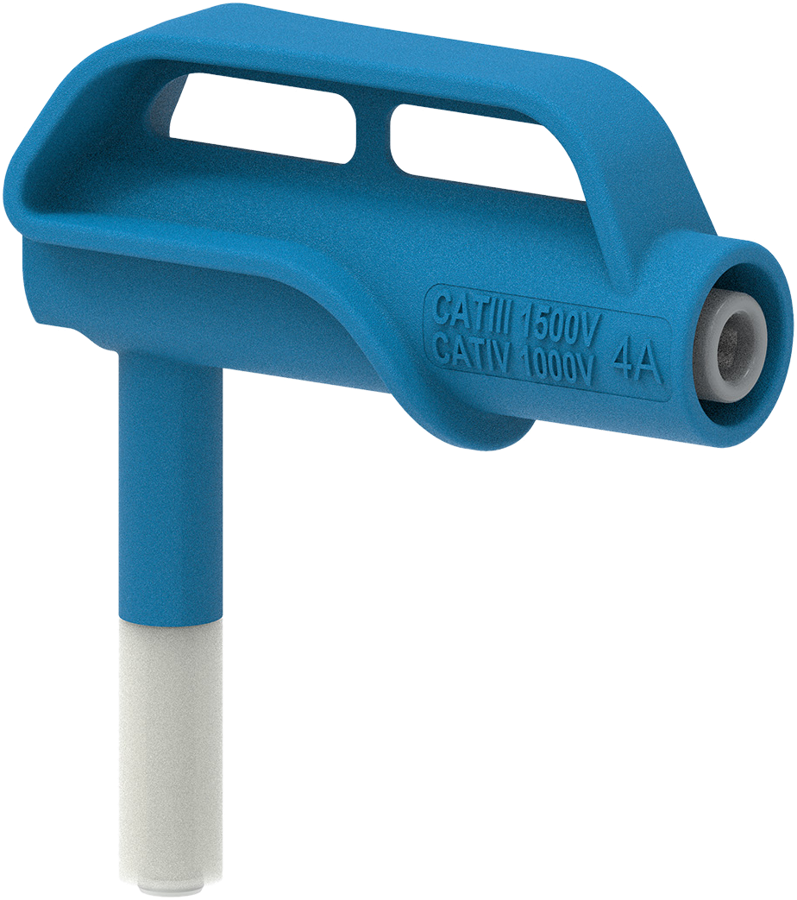

Magnetadapter (Art.-Nr. 4001020) mit 4-mm-Buchse
Magnetadapter · Art.-Nr. 4001020

Für Messaufbauten über Leitungsschutzschalter kann der Neutralleiter über den Magnetadapter und eine 4-mm-Messleitung mit MP1 oder MP2 verbunden werden.

Hinweis für Anwender

Diese Seite gibt einen kompakten Überblick. Für die sichere und bestimmungsgemäße Anwendung ist die ausführliche Gebrauchsanweisung maßgeblich.

Servicegedanke

Ersatzsicherungen, Geräteschrauben und das passende Werkzeug sind als abgestimmtes Reparaturset gebündelt.

Dokumentation & Hilfe

Alles Wichtige auf einen Blick

Gebrauchsanweisung

Vollständige Anwendung, Sicherheitshinweise und alle Messaufbauten.

PDF Download
Kurz-Bedienungsanleitung

Die wichtigsten Arbeitsschritte kompakt für den praktischen Einsatz.

PDF Download
Technisches Datenblatt

Technische Daten und Produkteigenschaften übersichtlich zusammengefasst.

Folgt in Kürze
Anwendungsvideo

Messprinzip und praktische Anwendung anschaulich erklärt.

Folgt in Kürze
Beachten Sie bei jeder Anwendung die ausführliche Gebrauchsanweisung.
FAQ

Häufige Fragen

Nein. Die fünf Messungen sind alternative Messaufbauten. Je nach Einbausituation, Zugänglichkeit und gewünschter Messstelle wählen Sie eine passende Variante aus. Das Messziel bleibt bei allen Varianten gleich: der Isolationswiderstand zwischen den aktiven Leitern und PE.

Da sich alle aktiven Leiter während der Messung auf demselben elektrischen Potenzial befinden, liegt an angeschlossenen Betriebsmitteln keine Prüfspannung von 500 V DC oder 1000 V DC an. Die Isolationsmessung erfolgt gemäß DIN VDE 0100-600, Abschnitt 6.4.3.3 b), zwischen den miteinander verbundenen aktiven Leitern und dem Schutzleiter PE.

Die beiden 4-mm-Sicherheitsbuchsen sind intern mit den unteren, über die Sicherungen verbundenen Anschlusskontakten verbunden. Über sie prüfen Sie vor und nach der Messung die Sicherungen und die Funktion der Messbrücke. Außerdem kann die Messleitung des Installationstesters direkt an MP1 oder MP2 angeschlossen werden (Messung 4 und 5).

Ja. Wird der RCD von unten eingespeist, setzen Sie die RCD-Riso Messbrücke um 180° gedreht auf. Funktion und Messprinzip bleiben unverändert (Messung 2).

Ja. Die Messbrücke kann auf nebeneinander angeordnete Leitungsschutzschalter aufgesetzt werden. Der Neutralleiter wird zusätzlich, z. B. über den Magnetadapter Art.-Nr. 4001020 und eine 4-mm-Leitung, mit MP1 oder MP2 verbunden (Messung 5).

Ja. Vor und nach jedem Einsatz wird die Funktion durch eine Widerstands- oder Durchgangsmessung an MP1 und MP2 geprüft. Ein niederohmiger Messwert bedeutet: Sicherungen in Ordnung. Ist der Messwert hochohmig, darf die Messbrücke nicht eingesetzt werden – die Sicherungen (F500 H 500 V, 6,3 × 32 mm) sind dann gemäß Gebrauchsanweisung zu tauschen.

Passt die RCD-Riso Messbrücke
zu Ihrer Prüfaufgabe?

Sie haben eine besondere Einbausituation oder möchten wissen, welcher Messaufbau für Ihre Anlage geeignet ist?
